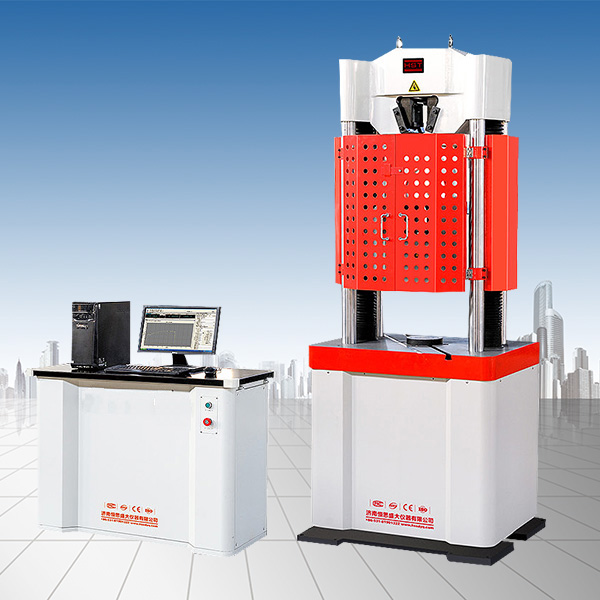

本萬能試驗機采用計算機全自動閉環控制、傳感器測力、計算機屏幕實時顯示、具有存儲打印功能。試驗完成后自動求取材料的力、抗拉強度、屈服強度、彈性模量、斷后伸長率、斷面收縮率等試驗結果。

數據采集系統采用現今進的設計方法，設計理念和技術。電路采用PC12.1總線結構，使電路設計更加簡潔、緊湊、合理，系統維護更加方便。軟件系統采用標準數據庫設計，功能強大但使用簡單。電子測量采集試驗數據、全自動控制試驗過程、試驗結束自動分析、打印報表和曲線。本系統適合濟南、長春、紅山、申克、廣州等廠家的全系列液壓萬能試驗機的技術改造。

一、改造方法

• 在原有試驗機的測力計上加裝高精度液壓傳感器；
• 增加計算機一臺，打印機一臺，電液伺服控制系統一套，并在計算機內加裝AD800測控電氣系統一套；
• 在計算機上安裝專用MaxTest通用軟件一套；
• 測控信號通過MaxTest軟件在計算機上進行數據處理和數據管理。

二、控制系統主要性能

1. 試驗力：600kN；
2. 試驗機等級：1級；
3. 試驗力分檔：全程不分檔等效四檔（全程分辨率不變）；
4. 試驗力有效測量范圍：2%～100%FS；
5. 力分辨率：1/300000；
6. 試驗力測量準確度：優于示值的±1%；
7. 引伸計標距：50mm；
8. 變形測量范圍：0-15mm；
9. 變形有效測量范圍：2%～100%FS；
10. 變形分辨率：變形的1/300000；
11. 變形測量準確度：優于示值的±0.5%；
12. 位移測量范圍：0～250mm；
13. 位移示值極限誤差：優于示值的±1%；
14. 位移分辨率：0.01mm；
15. 控制方式：恒應力、恒變形、恒位移三閉環控制；
16. 等速應力控制范圍：2～60Mpa；
17. 應力速率相對誤差：優于設定值的≤±5%；
18. 等速應變控制范圍：0.00025/s～0.0025/s；
19. 應變速率相對誤差：優于設定值的≤±5%；
20. 等速位移控制范圍：0.2～70mm/min；
21. 位移速度相對誤差：優于設定值的≤±5%；

軟件和界面：WINDOWS操作環境下的軟件和交互式人機對話操作界面；

(以上參數僅供參考，詳細參數以真實設備為主)
